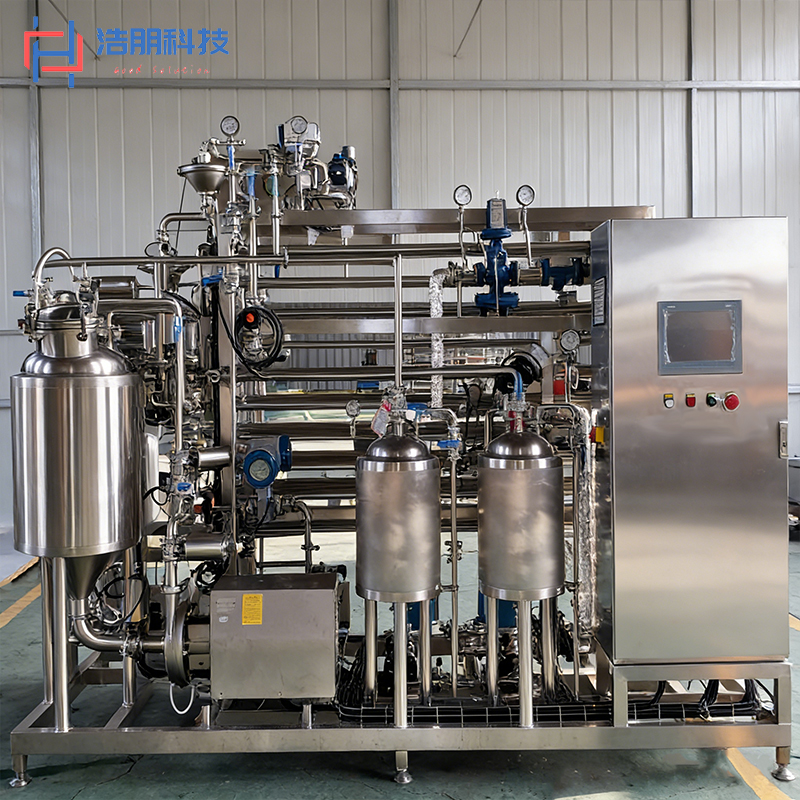

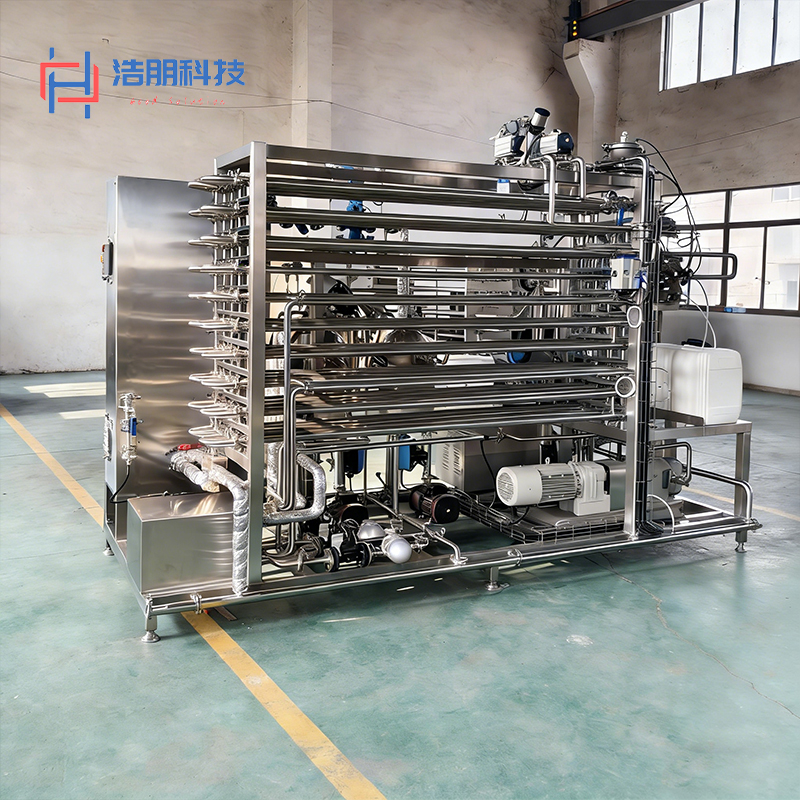

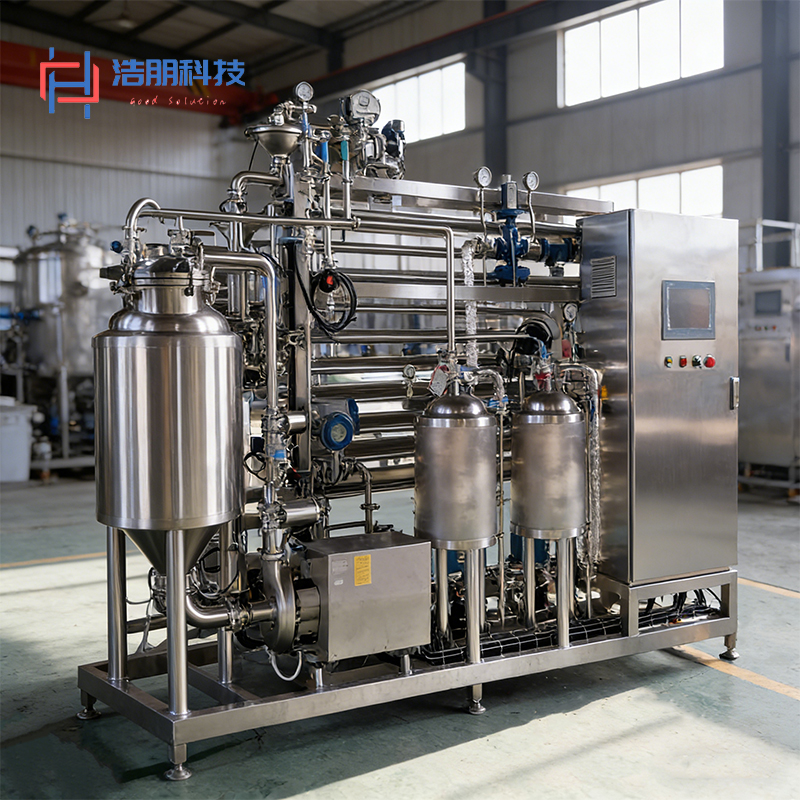

一、设备基础信息与核心功能

该 500L 超高温杀菌机的核心功能是对提取液产品进行超高温瞬时杀菌处理，同时实现物料的加热、冷却及自动化控制，适配液态物料的连续化生产场景。

应用特征：

• 处理能力：进料量 500L/H，适配中小规模量产线；

• 物料适配：针对粘度 120-300cps（25℃）的提取液产品，实现常温进料（物料进口温度常温）、超高温杀菌（杀菌最高温度 140℃）、快速冷却出料（物料出口温度 35℃左右）；

• 工艺参数：支持 15S、30S 两种杀菌时间，配套蒸汽（30kg/h、6bar）、冷却水（1500L/h，进水温度≤32℃）等辅助系统，功率 6kW。

•

二、核心配置组成

1. 杀菌主机与换热系统

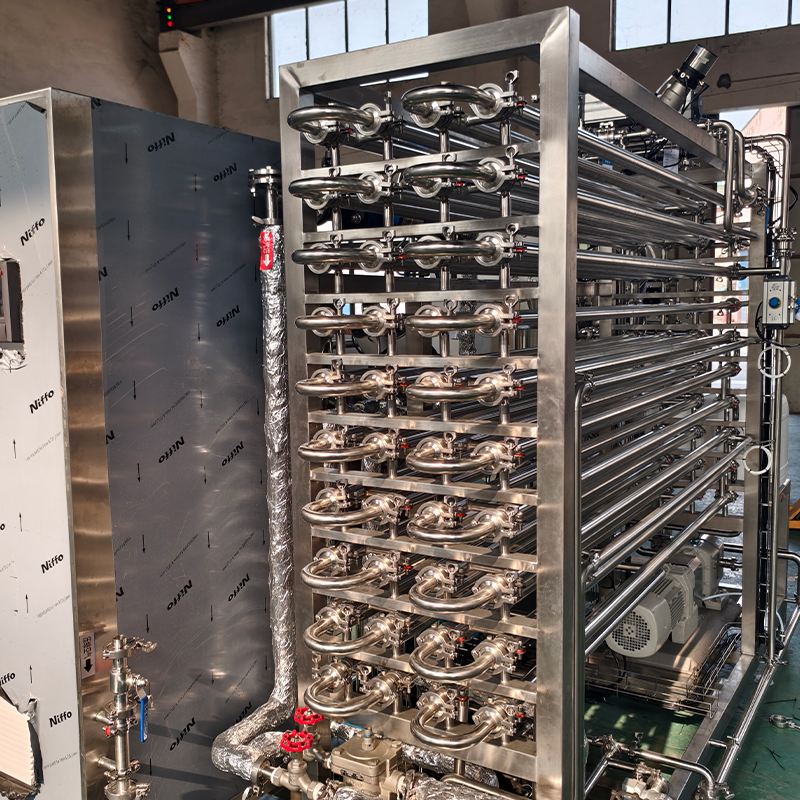

• 管式换热主机：型号 HP-UTT-500L，换热管物料接触部分采用 316L 材质，保障食品级卫生性；

• 换热系统：含换热板片（304 材质）、热水罐（25L）等部件，由上海浩朋提供，适配过热水杀菌工艺。

•

•


1. 流体处理与动力部件

• 转子泵：型号 500L 1.2mpa，配变频电机（高压），由宁波得利时提供；

• 离心泵：规格 51m³/h、物料接触部分 316L、功率 2.2kW，上海远安生产，适配高压工况；

• 热水泵：格兰富品牌，参数 1T、30m、0.55kW。

1. 蒸汽系统部件

• 蒸汽流量调节阀、减压阀、截止阀、过滤器、疏水阀等，采用德国宝帝、英国斯派莎克等品牌，规格 25P，保障蒸汽压力与流量稳定。

•

•


1. 阀件与管路系统

• 卫生型球阀、介质球阀、蝶阀、气动蝶阀（含 CIP 清洗专用型）等，规格多为 φ25，材质含 304、316L，由上海远安、上海浩朋提供；

• 酸 / 碱隔膜阀：型号 P0.29，英格索兰品牌；

• 二位三通气动阀：φ25 规格，上海远安生产。

1. 控制系统与仪表

• 电气控制箱：304 不锈钢材质，上海浩朋制造；

• 控制元件：含西门子人机界面、可编程控制器，以及欧姆龙电气元件；

• 仪表：温度自动记录仪（日升井田，无纸记录）、压力变送器（德国 IFM）、温度传感器（Pt100，久茂品牌，共 6 个）、电磁流量计（E+H 或科隆）、冷却水调节阀（ESG）等，部分采用德国、英国进口品牌，保障参数精准采集与控制。

•

•


1. 辅助部件

• 酸碱 / 浓碱桶：25L PE 桶 + 不锈钢 304 支架，共 2 套；

• 管道保温：材质硅酸铝外包 304 不锈钢，上海浩朋提供；

• 其他：含静液压位计、变频器（ABB 品牌）、电磁阀（德国宝德）等部件，覆盖工艺监测与设备保护功能。

•

•


三、应用场景与价值体现

该设备主要应用于食品、饮料、植物提取液等液态产品的杀菌环节，例如植物提取物的常温进料→140℃超高温瞬时杀菌→35℃冷却出料的连续生产场景。

其核心价值在于：通过食品级材质（316L、304）、自动化控制系统（西门子 + 进口仪表）、高效换热组件的组合，实现物料杀菌的 “高温短时" 工艺，既保障杀菌效果，又减少物料营养 / 风味损失；同时配套 CIP 清洗阀件，适配食品生产的卫生清洁需求，可提升产线的连续生产效率与产品合格率。
